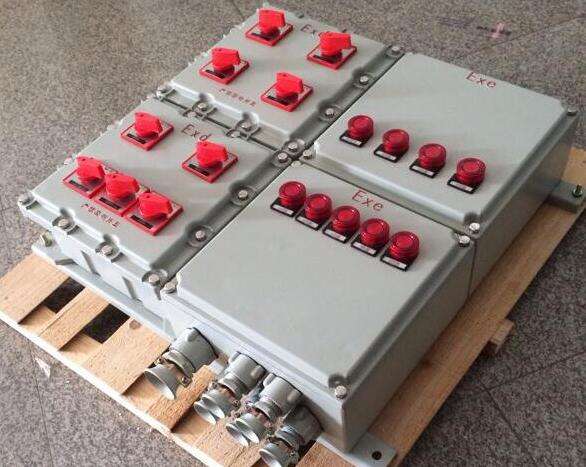

500x400X200防爆箱

发布时间：2018-08-08 浏览次数：669

500x400X200防爆控制箱适用范围

1．适用于爆炸性气体环境1区、2区危险场所；

2．适用于IIA、IIB、IIC级爆炸性气体环境；

3．适用于可燃性粉尘环境20区、21区、22区；

4．适用于温度组别为T1—T6的环境；

5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、等爆炸性危险环境；

500x400X200防爆控制箱产品特点

1．本产品外壳采用铝合金压铸成型，表面经高速抛丸后粉末静电喷塑；

2．本产品为复合型防爆结构，开关箱采用隔爆型结构，母线箱及接线箱采用增安型结构；

3．采用模块化设计，各种回路可以自由组合；

4．内装高分断小型漏电断路器或塑壳式漏电断路器，通过操作防爆客体外的手柄而实现分合；

5．本产品推出的设计方案及操作机构，结构紧凑合理、通用性强、操作灵活方便、手感好；

6．具有过载、短路、缺相、漏电保护功能；

7．所有紧固件均采用抗强腐蚀的304不锈钢材质；

8．布线方式，钢管或电缆、防爆软管均可；

9．可根据用户要求定制；

订货须知及举例

1.本产品在户外使用时，请使用防雨罩，产品性能将更加优越。

2.在选型时请根据总单元及分单元含义，注明开关,按钮,指示灯,电流表各自的数量,规格及其产品的安装方式,进出线口方向等,详细注明所需产品的型号。

3.总单元中注明所需开关,按钮,指示灯,电流表数量规格,产品安装方式,进线方式。

如：

4.分单元中详细注明开关,按钮,指示灯,电流表各自的参数，如数量,规格,电压等。

5.开关：在选型时参照开关代号中的各种功能选取相应的开关，

如：开关选用功能代号为A，则注为：K1-1A。

6.指示灯：选型时根据所需指示灯的颜色,电压,数量注明指示灯代号。

如：指示灯选用两灯红绿各一，电压为AC220V，则注为：D2-1Rd/1Gd；指示灯选用两灯均为红色24V，则注为D2-2Rb

7.按钮：选型时注明按钮的数量,按钮头结构,触头型式等参数，注明选用按钮的代号。

如：两按钮均为一常开一常闭，按钮结构为标准型按钮，则注为：A2-2Ⅰa

如：两按钮一只为一常开一常闭，一只为二常开，按钮结构为标准型按钮，则注为：A2-1Ⅰa/1Ⅱa。

8.电流表：选型时请指定电流表的量程及数量

如：电流表量程为200/5，数量为1，则注为：B1-1(200/5)；

如：电流表数量为二,量程一只为200/5,一只为100/5，则注为：B2-1(200/5)/1(100/5)。

防爆操作柱(IIB)三,完整的订货代号

总单元和分单元选定后组合一起就是完整的选型代号
