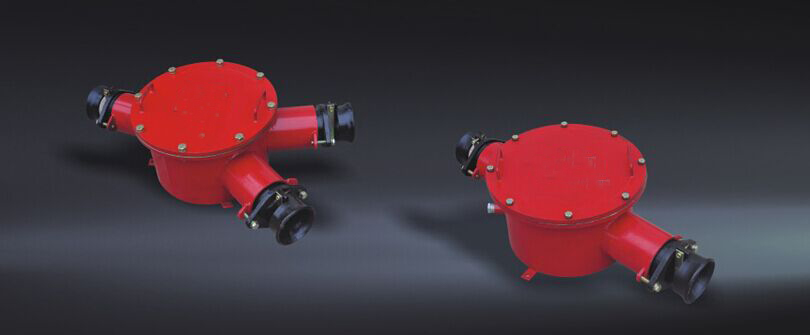

矿用隔爆型高压电缆防爆接线盒

发布时间:2022-07-25 浏览次数:1397

防爆接线盒

适用范围

BHG2系列矿用隔爆型高压电缆防爆接线盒(以下简称接线立适用于具有爆炸性气体(甲烷)环境的煤矿井下,在交流50Hz.电压至10kV的供电网路中作照明,信号、动力电缆连接的分支之用。接线盧为不间断工作制。

结构概述

口接线盒由隔爆外壳(壳体, )、绝缘接线座、电缆引入装置及内外接地装置等组成。

口壳体与盖材质为Q235- A钢板,二者以平面隔爆接合面连接并用螺栓紧固。

口绝缘接线座采用上种陶瓷压制,具有优良的电气性能。

技术参数

产品型号

额定电压(kV)

额定电流(A)

最大电缆外径(mm)

重量(kg)

BHG-200/10-2-3T

10

200

Φ50~ 85

65

BHG-315/10-2-3T

10

315

Φ50~ 85

65

BHG-400/10-2-3T

10

400

Φ50~ 85

65

BHG-500/10-2-3T

10

500

Φ50~ 85

65

BHG-630/10-2-3T

10

630

Φ50~ 85

65

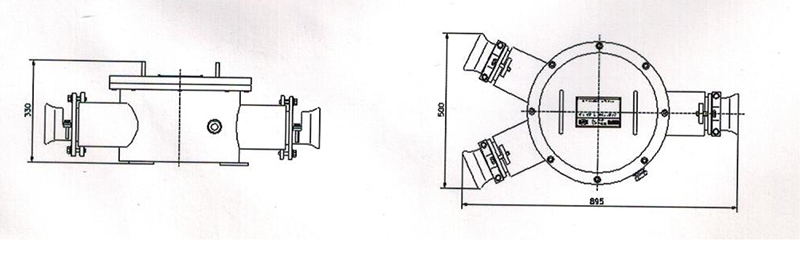

外形尺寸

防爆接线盒外形尺寸
